EBS5 – Электронная тормозная система для коммерческого транспорта EBS5 Knorr-Bremse описание компонентов.
EBS5 – Электронная тормозная система для коммерческого транспорта EBS5 Knorr-Bremse
описание компонентов.

рисунок 1


Модуль ножного тормоза

рис 2


FBM
 С и без педальной платформы  2 пневматических контура
 Пневматический интерфейс:
11 Питающее давление, контур 1
12 Питающее давление, контур 2
21 Пневматическое резервное управление, контур 1
22 Пневматическое резервное управление, контур 2
 Интегрированный датчик для слежения действий водителя с аварийным выключателем

1-канальный электропневматический модулятор (1С-ЕРМ)

рис 3


1C-EPM
 1-канальное электронное управление давлением
 Мехатронный узел
 Может работать с максимум 2-мя тормозными камерами 30“
 Пневматический интерфейс:
1 Питающее давление
4 Резервный контур от FBM
2 Выходное давление на тормозные камеры (2x)
 Электронный интерфейс
– Питание
– CAN
– 2x датчики скорости колес (WSS)
– 2x датчики износа колодок (LWS)

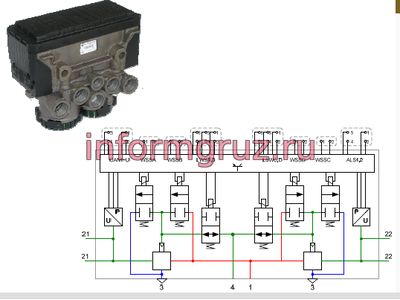

2-канальный электропневматический модулятор (2С-ЕРМ)

рис 4


2C-EPM
 2-канальное электронное управление давлением
 Мехатронный узел
 Может работать с максимум 2-мя тормозными камерами 30“
 Пневматический интерфейс:
1 Питающее давление
4 Резервный контур от FBM
21 Выходное давление 1 на тормозные камеры (2x)
2 Выходное давление 2 на тормозные камеры (2x)
 Электронный интерфейс
– Питание
– CAN
– 2x датчики скорости колес (WSS)
– 2x датчики износа колодок (LWS)
– Датчик осевой нагрузки

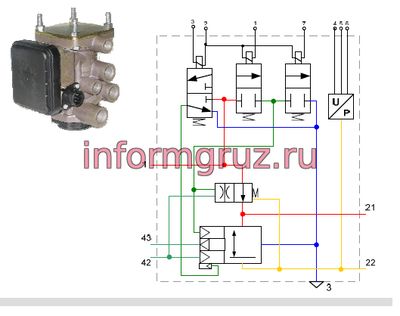

Модуль управления прицепом (ТСМ)

рис 5


TCM
 Электронное управление давлением на прицеп
 Пневматический интерфейс:
1 Питающее давление
42 Резервный контур от FBM
43 Вход от стояночного тормоза
21 Питающая магистраль на прицеп (красная)
22 Управляющая магистраль на прицеп (желтая)
 Электронный интерфейс (7-пиновый DIN штекер)
– Соленоиды
– Датчик давления

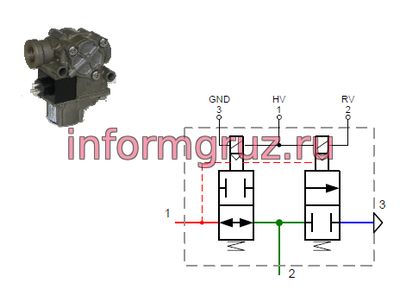

Клапан управления давлением – Модулятор (РСV)

рис 6


 1-канальный модулятор давления
 Пневматический интерфейс:
1 Управление давлением от EPM
2 Выход давления на тормозные камеры

 Электронный интерфейс (3-пиновый штекер)
– Соленоид удержания (HV)
– Соленоид сброса (RV)
– «Масса» (GND)

Электронный блок управления (ECU)

рис 7


0 486 106 050 – Z005069 EBS5, ESP-ECU для 4 EPM + ESP
0 486 106 065 – Z005067 EBS5, Basic-ECU для 2 EPM
0 486 106 066 – Z005068 EBS5, Full-ECU для 4 EPM
Компоненты EBS5
X1 – Основной питания 17 PIN + размыкатель
X2 – Периферийный 18 PIN
X3 – Дополнительных функций 15 PIN
X4 - TCM компонентов 12 PIN
